Полученные в ходе полевых работ данные

Страница 17

Из таблицы видно, что в полигональных водоемах присутсвуют только определенные таксоны беспозвоночных организмов (рис.21). В водоемахполигонов встреченоограниченное количество организмов. Наиболее часто встречаются виды из трех таксономических групп: из высших ракообразных виды рода Gammarus (93,3 % водоемов) и чуть меньше другой род Branchipus до 46,7%;из моллюсков род Aplexa (до 66,7 %); из отряда двукрылых – род Chironomus (до 60 %); из малощетинковых червей – семейство Tubificidae (54 %). Вероятно, виды этих родов наиболее приспособлены в суровых природно-климатических и гидрологических условиях Арктики.

род Gammarus

род Aplexa

род Chironomus

семейство Tubificidae

Рис.21 Виды наиболее часто встречаемых род зообентоса водоемов

3.2 Методика и технология создания карты

ландшафт тундра геоинформационный

Карта разрабатывалась программным продуктом ArcView 3.2a компании ESRI(Рис.22).

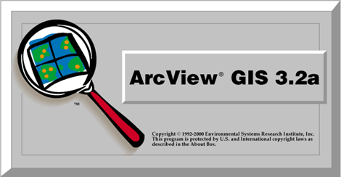

Рис. 22 Заставка компьютерной программы ArcView GIS 3.2

С его помощью был использован спутниковый снимок Landsat-7 в img формате, который послужил первоначальным материалом для дешифрирования ландшафтов изучаемой долины.

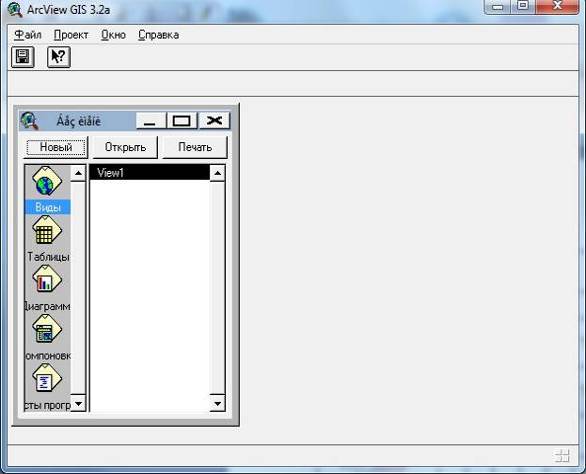

Первоначально необходимо определить нахождение на снимке ключевого участка исследования. Для этого запускаем программу, подгружаем все необходимые модули (Файл -> Модули, обязательно выделяем GeoTop) создаём новый вид карты, затем Вид -> Свойства. Изменяем значение единиц карты на метры, единицы длины - на километры, далее выбираем проекцию -> категория UTM 1983, тип - зона 50, OK.

Для подгрузки данных по ключевому участку нажимаем Вид - Добавить тему - типы исходных данных - Растровые данные - Anabar1.img (Рис.23)


Рис.23

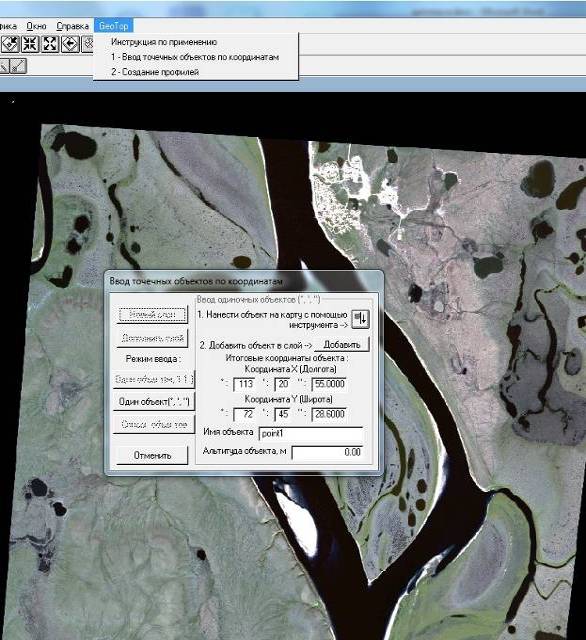

Для ввода координатных данных на карте нам понадобится модуль GeoTop, выбираем его на верхней панели -> Ввод точечных данных по координатам -> Новый слой, с указанием каталога, в котором он будет создан.

Далее Режим ввода -> Один объект (',',"), вписываем координаты в соответствующие поля, с указанием имени объекта, например point1, далее нажимаем добавить. (Рис.24)


Рис.24

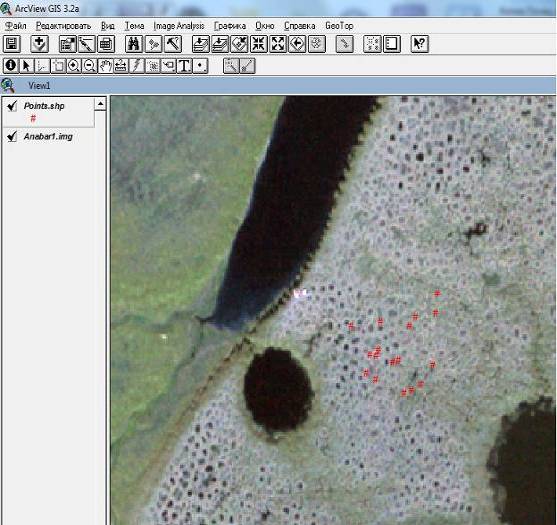

И так со всеми остальными точками. Готовые отмеченные координаты выглядят так (Рис.25).


Рис.25

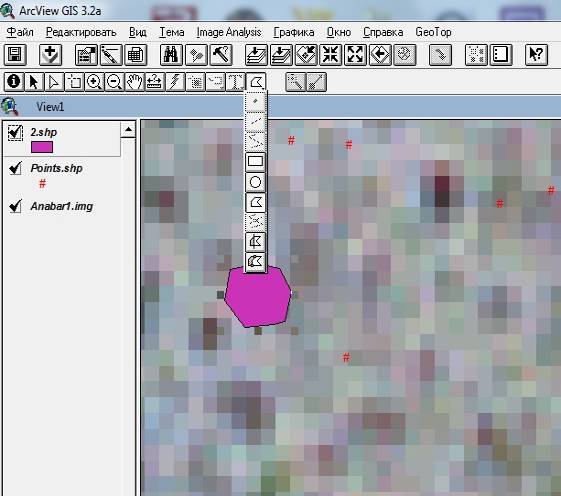

Приступаем к заполнению полигона контурами. Выбираем вид -> новая тема -> полигон. Выбираем иконку с созданием полигона. Обводим контур согласно имеющимся у нас данным (Рис.26).


Рис.26

Затем может понадобиться не создавать новый, отдельный контур, а добавить примыкающий к уже созданному. В выпадающем списке выбираем последнюю иконку контура и обводим его вокруг первого.

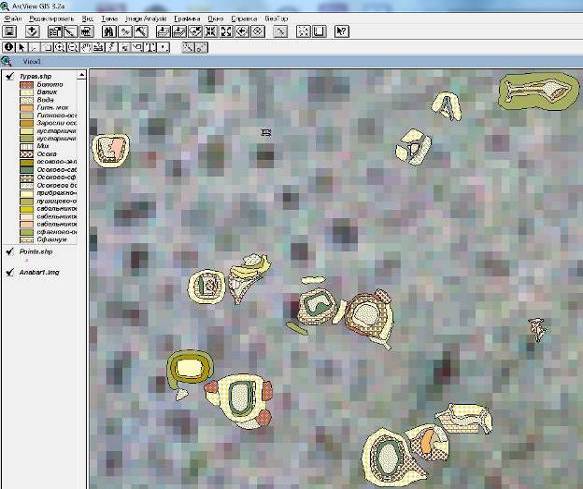

Готовый контур выглядит так (Рис.27).
